Электропривод МЭОФ

 Главная  Продукция  Затвор дисковый  С электроприводом  Электропривод МЭОФ


Основные технические характеристики

Функциональные возможности
  • открытие/закрытие затвора;
  • позиционирование диска затвора в любом промежуточном положении;
  • формирование сигнала о конечных и промежуточных положениях диска затвора;
  • отражения степени открытия/закрытия затвора на шкале местного указателя.

Двигатель
  • синхронный низкооборотный однофазный ДСОР или трехфазный ДСТР(для приводов с крутящим моментом до 250 Нм)
  • асинхронный АИР или АИС (для приводов с крутящим моментом свыше 250 Нм)

Узел ручного управления (ручной дублер)
Служит для ручного перемещения выходного вала при монтаже и регулировке привода, а также в аварийных ситуациях.

Блок сигнализации положения выходного вала
Предназначен для преобразования углового перемещения выходного вала привода в пропорциональный электрический сигнал в виде унифицированного токового сигнала либо в виде изменения активного или реактивного сопротивления, в зависимости от типа датчика, а также для сигнализации и (или) блокирования в крайних или промежуточных положениях выходного вала.

В случае отсутствия потребности в датчике обратной связи электропривод комплектуется блоком концевых выключателей (БКВ, буква "М" в обозначении привода - приведен в таблице).

В случае необходимости наличия обратной связи электропривод может комплектоваться одним из блоков сигнализации положения выходного вала (БСП) с датчиком обратной связи:
- токовым с унифицированным сигналом 0-5, 0-20 или 4-20 mА (БСПТ, буква "У"),
- реостатным (БСПР, буква "Р"),
- индуктивным (БСПИ, буква "И").
Электроприводы с блоками БСПТ комплектуются интегрированными или внешними блоками питания.

в общепромышленном исполнении


МЭОФ-12,5 МЭОФ-25 МЭОФ-32 МЭОФ-40
Номин. крут. момент, Нм 12,5 25 32 40
Номин. время полного
хода выходного вала, сек		 25 63 15 10;25
Номин. полный ход
выходного вала, об		 0,25 0,25 0,25 0,25
Потребляемая мощность, Вт 43 43 100 160;100
Масса, кг 4,0 4,0 8,0 8,0
МЭОФ-100 МЭОФ-250 МЭОФ-1000 МЭОФ-2500
Номин. крут. момент, Нм 100 250 1000 2500
Номин. время полного
хода выходного вала, сек		 10;25 25;63 25;63 63
Номин. полный ход
выходного вала, об		 0,25 0,25 0,25 0,25
Потребляемая мощность, Вт 250;170 250;170 200 220
Масса, кг 28,5;26,5 28,5;26,5 67,0 124,0

во взрывозащищенном исполнении


МЭОФ-16 МЭОФ-25 МЭОФ-32 МЭОФ-40
Номин. крут. момент, Нм 16 25 32 40
Номин. время полного
хода выходного вала, сек		 30 63 15 10;25
Номин. полный ход
выходного вала, об		 0,25 0,25 0,25 0,25
Потребляемая мощность, Вт 43 43 100 160;100
Масса, кг 7,5 7,5 13,0 14,0;13,0
МЭОФ-100 МЭОФ-250 МЭОФ-1000 МЭОФ-2500
Номин. крут. момент, Нм 100 250 1000 2500
Номин. время полного
хода выходного вала, сек		 10;25 25;63 10 63
Номин. полный ход
выходного вала, об		 0,25 0,25 0,25 0,25
Потребляемая мощность, Вт 250;170 250;170 400 360
Масса, кг 35,0 35,0 80,0 135,0



Рекомендуемые типы электроприводов МЭОФ
DN, мм PN, МПа Группа МЭОФ
32/40 1,0 МЭОФ 6,3 / МЭОФ-40
1,6
50 1,0 МЭОФ-40
1,6
65 1,0
1,6
80 1,0
1,6
100 1,0
1,6
125 1,0
1,6
150 1,0
1,6 МЭОФ-250
200 1,0
1,6
250 1,0
1,6
300 1,0
1,6
400 1,0 МЭОФ-630 / МЭОФ-1000
1,6
500 1,0 МЭОФ-2500
1,6
600 1,0
1,6
800 1,0 МЭОФ-4000
1,6 МЭОФ-8000

Массо-габаритные характеристики затворов с электро-
приводами МЭОФ

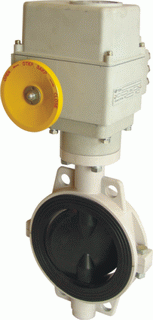

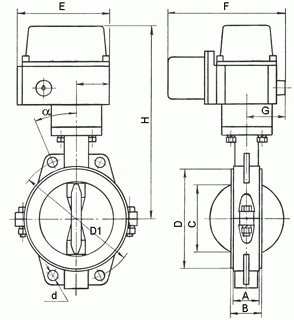

Затвор дисковый с электроприводом МЭОФ (фото) Затвор дисковый с электроприводом МЭОФ (чертеж)

В разъемном корпусе из алюминиевого сплава
DN, мм PN,
МПа		 A B C D D1 d E
max		 F
max		 G H
max		 a Масса,
кг
32/40 1,0;1,6 35 38 20 73 100/110 - 114 220 67 283 45° 5,4
50 1,0;1,6 43 48 28 94 125 18 185 245 95 343 45° 10,6
80 1,0;1,6 46 51 61 122 160 18 185 245 95 363 45° 11,4
100 1,0;1,6 52 56 88 150 180 18 185 245 95 383 22°30' 12,5
150 1,0 56 58 136 200 240 22 185 245 95 413 22°30' 14,5
1,6 56 58 136 200 240 22 280 443 108 512 22°30' 34,4
200 1,0 60 65 188 255 295 22 280 443 108 542 22°30' 37,8
1,6 60 65 188 255 295 22 280 483 108 542 15° 40,3
Примечание
Ду32/40 - корпус неразъемный, диск из коррозионностойкой стали

В разъемном корпусе из чугуна
DN, мм PN,
МПа		 A B C D D1 d E
max		 F
max		 G H
max		 a Масса,
кг
32/40 1,0;1,6 35 38 20 73 100/110 - 114 220 67 283 45° 6,1
50 1,0;1,6 43 48 28 94 125 18 185 245 95 343 45° 12,5
80 1,0;1,6 46 51 61 122 160 18 185 245 95 363 45° 13,8
100 1,0;1,6 52 56 88 150 180 18 185 245 95 383 22°30' 15,6
125 1,0;1,6 56 61 114 175 210 18 185 245 95 398 22°30' 17,7
150 1,0 56 58 136 200 240 22 185 245 95 413 22°30' 19,3
1,6 56 58 136 200 240 22 280 443 108 512 22°30' 39,2
200 1,0 60 65 188 255 295 22 280 443 108 542 22°30' 44,9
1,6 60 65 188 255 295 22 280 483 108 542 15° 47,4
250 1,0 68 73 239 310 350 22 280 483 108 582 15° 55,2
1,6 68 73 239 310 355 26 280 483 108 582 15° 55,2
300 1,0 78 83 288 350 400 22 280 483 108 612 15° 75,7
1,6 78 83 288 350 410 26 280 483 108 612 15° 75,7
400 1,0 102 106 372 456 515 26 465 534 145 838 11°15' 150,0
1,6 102 106 372 456 525 30 467 534 145 838 11°15' 150,0

В разъемном корпусе из углеродистой стали
DN, мм PN,
МПа		 A B C D D1 d E
max		 F
max		 G H
max		 a Масса,
кг
32/40 1,0;1,6 35 38 20 73 100/110 - 114 220 67 283 45° 6,1
50 1,0;1,6 43 48 28 94 125 18 185 245 95 343 45° 12,5
65 1,0;1,6 46 50 48 108 145 18 185 245 95 358 45° 13,3
80 1,0;1,6 46 51 61 122 160 18 185 245 95 363 45° 13,8
100 1,0;1,6 52 56 88 150 180 18 185 245 95 383 22°30' 15,6
125 1,0;1,6 56 61 114 175 210 18 185 245 95 398 22°30' 17,7
150 1,0 56 58 136 200 240 22 185 245 95 413 22°30' 19,3
1,6 56 58 136 200 240 22 280 443 108 512 22°30' 39,2
200 1,0 60 65 188 255 295 22 280 443 108 542 22°30' 44,9
1,6 60 65 188 255 295 22 280 483 108 542 15° 47,4
250 1,0 68 73 239 310 350 22 280 483 108 582 15° 55,2
1,6 68 73 239 310 355 26 280 483 108 582 15° 55,2
300 1,0 78 83 288 350 400 22 280 483 108 612 15° 75,7
1,6 78 83 288 350 410 26 280 483 108 612 15° 75,7
400 1,0 102 106 372 456 515 26 467 534 145 838 11°15' 150,0
1,6 102 106 372 456 525 30 467 534 145 838 11°15' 150,0

В неразъемном корпусе из высокопрочного чугуна или углеродистой стали

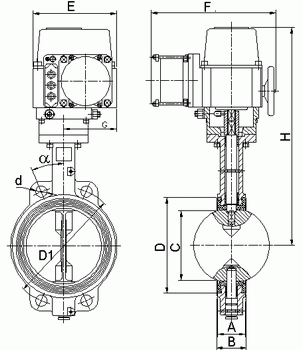

Затвор дисковый с электроприводом МЭОФ (фото) Затвор дисковый с электроприводом МЭОФ (чертеж)
DN, мм PN,
МПа		 A B C D D1 d E
max		 F
max		 G H
max		 a Масса,
кг
400 1,0/1,6 102 108 375 440 515/525 26/30 467 534 145 879 11°15' 150,0
500 1,0/1,6 127 133 473 535 620/650 26/33 467 534 230 1005 9° 252,0
600 1,0/1,6 154 160 570 654 725/770 30/39 467 534 230 1100 9° 312,0
800 1,0/1,6 190 195 780 850 950 30/39 640 630 405 1500 7°30' 760,0
