Затвор дисковый с защитным покрытием с редуктором
 Главная
Продукция
Затвор дисковый с защитным
покрытием
С редуктором

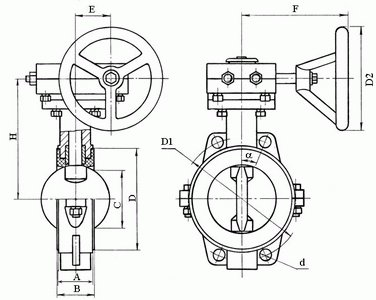

В разъемном корпусе (DN 100 - 400) |
Червячный редуктор позволяет открывать/закрывать проточную часть затвора либо позиционировать диск затвора в любом промежуточном положении.
Материал корпуса редуктора - алюминиевый сплав, серый или высокопрочный чугун.
|
|
В разъемном корпусе из алюминиевого сплава |
|
DN, мм
|
A |
B |
C |
D |
D2 |
E |
F |
H |
D1 |
d |
a |
Масса, кг |
1,0
МПа |
1,6
МПа |
| 100 |
52 |
56 |
88 |
150 |
160 |
52 |
183 |
179 |
180 |
18 |
22°30' |
6,8 |
| 150 |
56 |
58 |
136 |
200 |
160 |
52 |
183 |
209 |
240 |
22 |
22°30' |
8,8 |
| 200 |
60 |
65 |
188 |
255 |
250 |
52 |
188 |
239 |
295 |
22 |
22°30' |
15° |
14,1 |
|
В разъемном корпусе из чугуна |
|
DN, мм
|
A |
B |
C |
D |
D2 |
E |
F |
H |
D1 |
d |
a |
Масса, кг |
| 1,0 МПа |
1,6 МПа |
1,0 МПа |
1,6 МПа |
1,0 МПа |
1,6 МПа |
| 100 |
52 |
56 |
88 |
150 |
160 |
52 |
183 |
179 |
180 |
18 |
22°30' |
9,9 |
| 125 |
56 |
61 |
114 |
175 |
160 |
52 |
183 |
194 |
210 |
18 |
22°30' |
12,0 |
| 150 |
56 |
58 |
136 |
200 |
160 |
52 |
183 |
209 |
240 |
22 |
22°30' |
13,6 |
| 200 |
60 |
65 |
188 |
255 |
200 |
52 |
188 |
239 |
295 |
22 |
22°30' |
15° |
21,2 |
| 250 |
68 |
73 |
239 |
310 |
280 |
83 |
205 |
293 |
350 |
355 |
22 |
26 |
15° |
36,6 |
| 300 |
78 |
83 |
288 |
350 |
280 |
83 |
210 |
323 |
400 |
410 |
22 |
26 |
15° |
58,4 |
| 350 |
78 |
83 |
345 |
404 |
350 |
84 |
214 |
375 |
460 |
470 |
28 |
11°15' |
72,5 |
| 400 |
102 |
106 |
372 |
456 |
450 |
125 |
210 |
414 |
515 |
525 |
26 |
30 |
11°15' |
108 |
Примечание
DN 300 - диск только гуммированный
|
В разъемнном корпусе из углеродистой стали |
|
DN, мм
|
A |
B |
C |
D |
D2 |
E |
F |
H |
D1 |
d |
a |
Масса, кг |
| 1,0 МПа |
1,6 МПа |
1,0 МПа |
1,6 МПа |
1,0 МПа |
1,6 МПа |
| 100 |
52 |
56 |
88 |
150 |
160 |
52 |
183 |
179 |
180 |
18 |
22°30' |
9,9 |
| 125 |
56 |
61 |
114 |
175 |
160 |
52 |
183 |
194 |
210 |
18 |
22°30' |
12,0 |
| 150 |
56 |
58 |
136 |
200 |
160 |
52 |
183 |
209 |
240 |
22 |
22°30' |
13,6 |
| 200 |
60 |
65 |
188 |
255 |
200 |
52 |
188 |
239 |
295 |
22 |
22°30' |
15° |
21,2 |
| 250 |
68 |
73 |
239 |
310 |
280 |
83 |
205 |
293 |
350 |
355 |
22 |
26 |
15° |
36,6 |
| 300 |
78 |
83 |
288 |
350 |
280 |
83 |
210 |
323 |
400 |
410 |
22 |
26 |
15° |
58,4 |
| 350 |
78 |
83 |
345 |
404 |
350 |
84 |
214 |
375 |
460 |
470 |
28 |
11°15' |
72,5 |
| 400 |
102 |
106 |
372 |
456 |
450 |
125 |
210 |
414 |
515 |
525 |
26 |
30 |
11°15' |
108 |
Примечание
DN 300 - диск только гуммированный
|

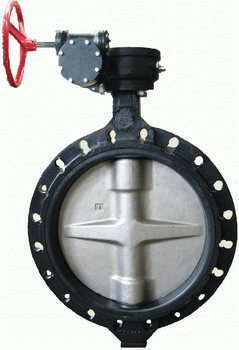

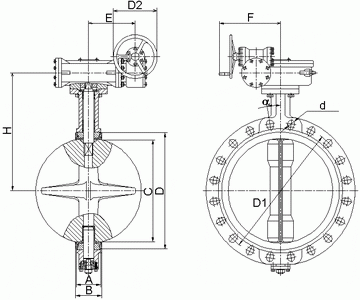

В неразъемном корпусе (DN 400 - 800) |
Червячный редуктор позволяет открывать/закрывать проточную часть затвора либо позиционировать диск затвора в любом промежуточном положении.
Материал корпуса редуктора - серый чугун.
|
|
В корпусе из высокопрочного чугуна или углеродистой стали |
|
DN, мм
|
A |
B |
C |
D |
D2 |
E |
F |
H |
D1 |
d |
a |
Масса, кг |
| 1,0 МПа |
1,6 МПа |
1,0 МПа |
1,6 МПа |
1,0 МПа |
1,6 МПа |
| 400 |
102 |
108 |
375 |
440 |
300 |
179 |
278 |
460 |
515 |
525 |
26 |
30 |
11°15' |
118 |
| 500 |
127 |
133 |
473 |
535 |
300 |
179 |
278 |
543 |
620 |
650 |
26 |
33 |
9° |
185 |
| 600 |
154 |
160 |
570 |
654 |
300 |
198 |
304 |
635 |
725 |
770 |
30 |
39 |
9° |
261 |
| 800 |
190 |
195 |
780 |
850 |
600 |
154 |
380 |
722 |
950 |
950 |
33 |
39 |
7°30' |
530 |
Примечание
Ду500-800 - диск только из коррозионностойкой стали
|
|
