Затвор дисковый с защитным покрытием с пневмоприводом

Главная Продукция Затвор дисковый с защитным покрытием С пневмоприводом

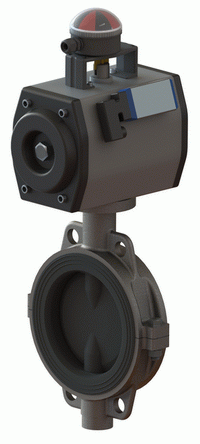

    Затворы дисковые производства НПО «Промарматура» серийно комплектуются пневматическими приводами поршневого (зубчато-реечного) или лопастного типа.
   Пневматические приводы поршневого типа представляют собой пневматические цилиндры, в которых поступательное движение поршней при помощи зубчатой передачи преобразуется во вращательное движение выходного вала.
   Управление пневмоприводом осуществляется сжатым воздухом давлением 0,4 – 1,0 МПа.
   С дисковыми затворами применяются пневматические приводы поршневого типа двух типов: двойного действия и с пружинным возвратом. В пневмоприводе двойного действия для осуществления поворота выходного вала в одну из сторон сжатый воздух подается в одну из полостей. В пневмоприводе с пружинным возвратом выходной вал поворачивается подачей сжатого воздуха в одну из полостей, а после снятия давления выходной вал возвращается в исходное положение под воздействием пружин.
   Управление пневмоприводом лопастного типа осуществляется сжатым воздухом давлением 0,25-0,6 МПа, подаваемым в одну или другую полость пневмопривода. Под воздействием давления сжатого воздуха лопасть с выходным валом поворачивается в одну или другую сторону.

Пневмоприводы могут комплектоваться:
- сигнализатором крайних положений
- пневматическим распределителем
- электропневматическим позиционером

На затвор дисковый НПО «Промарматура» может быть установлен пневмопривод другого типа и (или) конструкции, адаптированный к затвору и устанавливаемый на него как при помощи монтажного комплекта, так и без его использования.
